同步带张紧方式选错，再好的带也白搭！调节中心距vs张紧轮，一次讲清设计要点与避坑指南

摘要：本文系统解析同步带两大张紧方式（调节中心距与张紧轮）的原理、适用场景及设计要点，重点阐述张紧轮布置的“铁律”与常见陷阱。旨在为深圳、东莞、苏州等地的非标设备设计工程师，提供清晰的张紧方案决策路径与关键设计准则，从源头避免因张紧不当引发的跳齿、磨损与精度失效。

同步带张紧方式选错，再好的带也白搭！调节中心距vs张紧轮，一次讲清设计要点与避坑指南

从可调中心距的通用首选，到自动张紧轮的免维护方案，深度剖析四种张紧结构的优劣、布置铁律及适用场景，为您的非标设计提供可靠决策依据。

在东莞、深圳、苏州、长三角及珠三角的非标自动化设备设计中，同步带的张紧方案常被视为“细节”而被忽视。然而，错误的选择——如在精密定位场合使用固定中心距，或在空间受限处强行调节中心距——直接导致了设备调试困难、维护频繁与早期失效。理解不同张紧方式的本质，是确保传动系统长期稳定运行的基础。

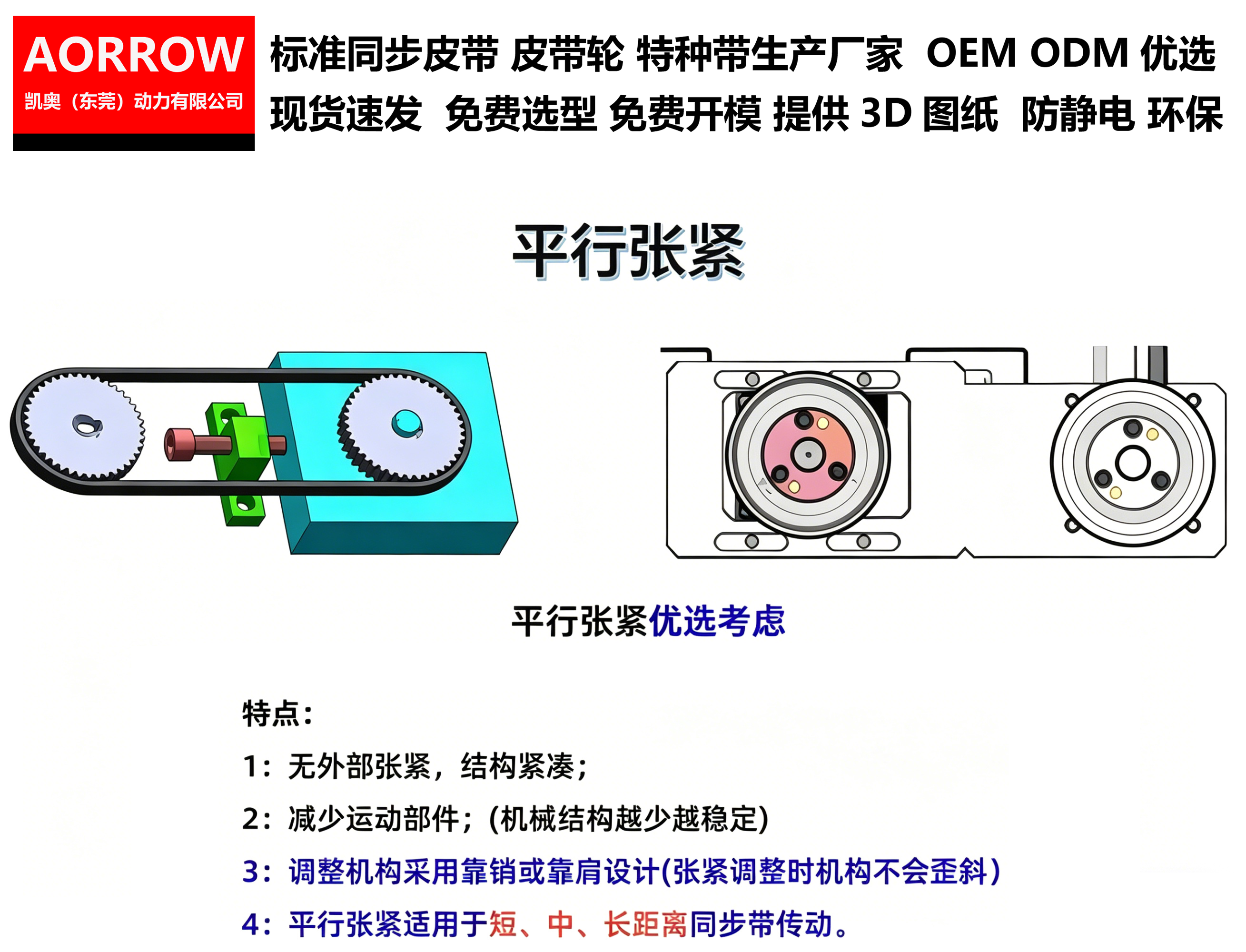

一、 首选方案：调节中心距张紧（最推荐、最可靠）

通过移动电机或从动轮座来拉紧同步带，是最经典、最高效的张紧方式。

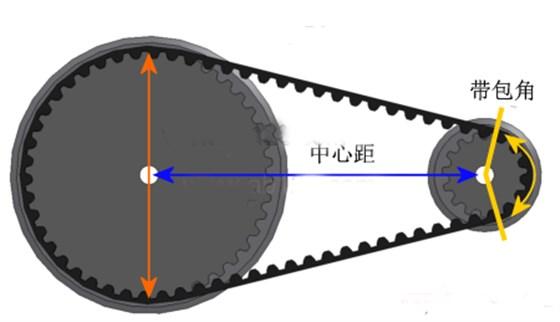

• 核心原理： 改变两带轮间的中心距，直接控制带内张力。

• 常见结构：

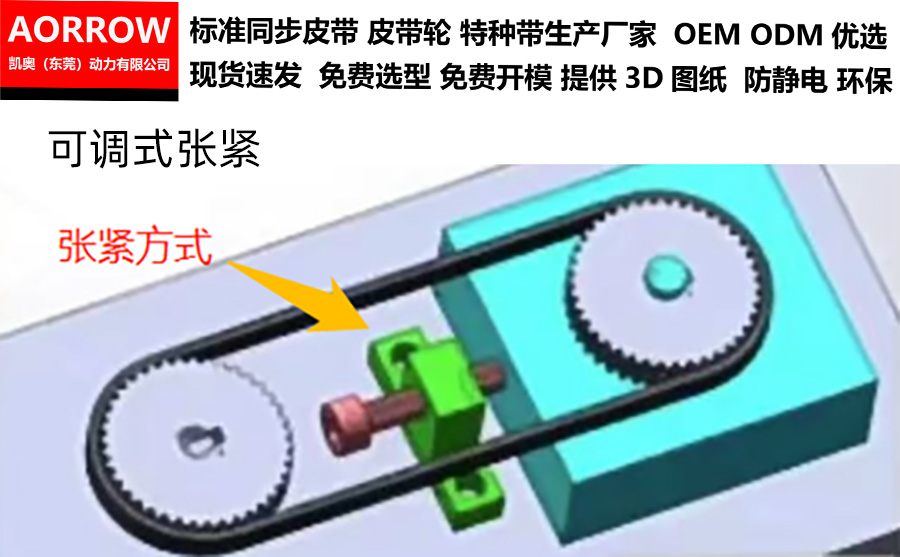

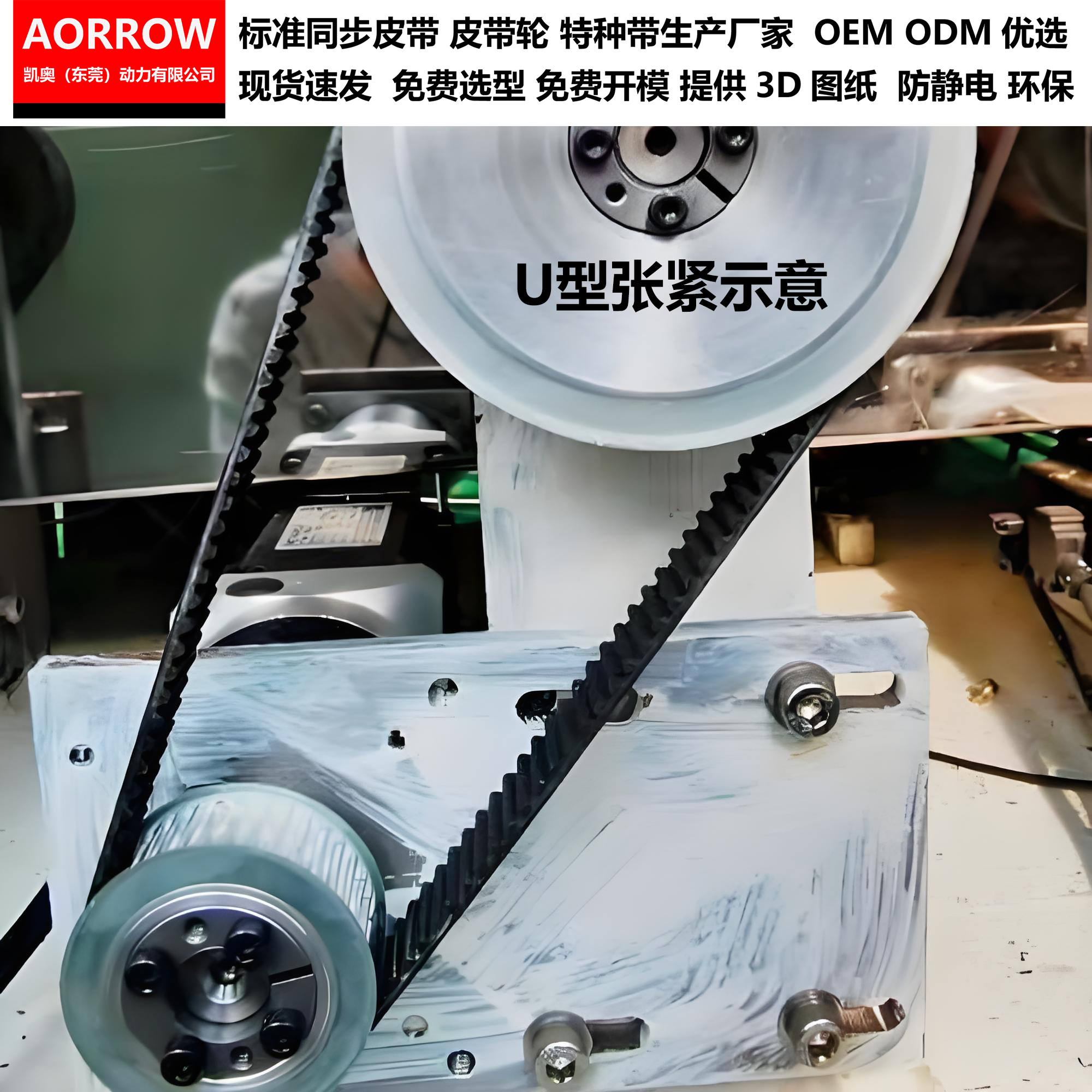

  • 简易型： 电机底板开设腰型孔，通过调节螺栓移动电机。成本低，适用于大多数通用场景。

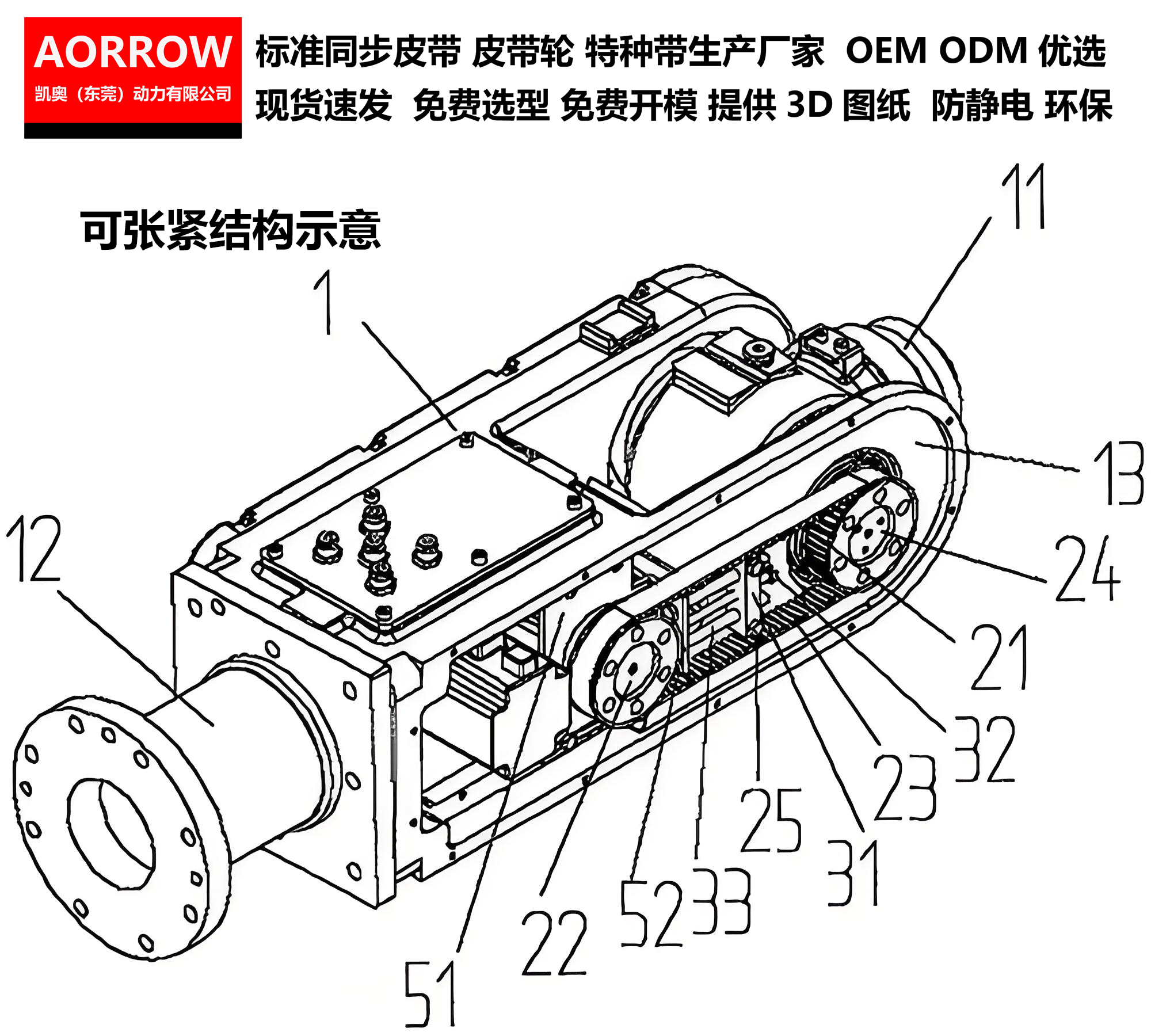

  • 精密型： 电机安装于直线导轨滑块上，通过精密螺杆调节。刚度高，定位准，常用于高精度模组、激光切割、数控机床。




• 优点：

  1. 无附加件： 不引入额外的张紧轮，传动路径简洁，效率最高。

  2. 无附加弯曲： 避免因张紧轮造成的额外弯曲应力，延长同步带寿命。

  3. 对精度友好： 结构刚性好，有利于保持系统的定位精度。




• 缺点与注意：

  • 需要预留足够的中心距调节空间（通常为带长的1%-2%）。

  • 必须保证在调节过程中，两带轮轴线始终保持平行，调完后需牢固锁紧。

  • 新带运行24-48小时后必须复紧！ 这是防止因初期伸长导致张力衰减、进而跳齿的关键步骤。




• 适用场景：只要空间允许，应作为首选方案。 适用于绝大多数通用自动化设备、包装机械、CNC加工中心等。

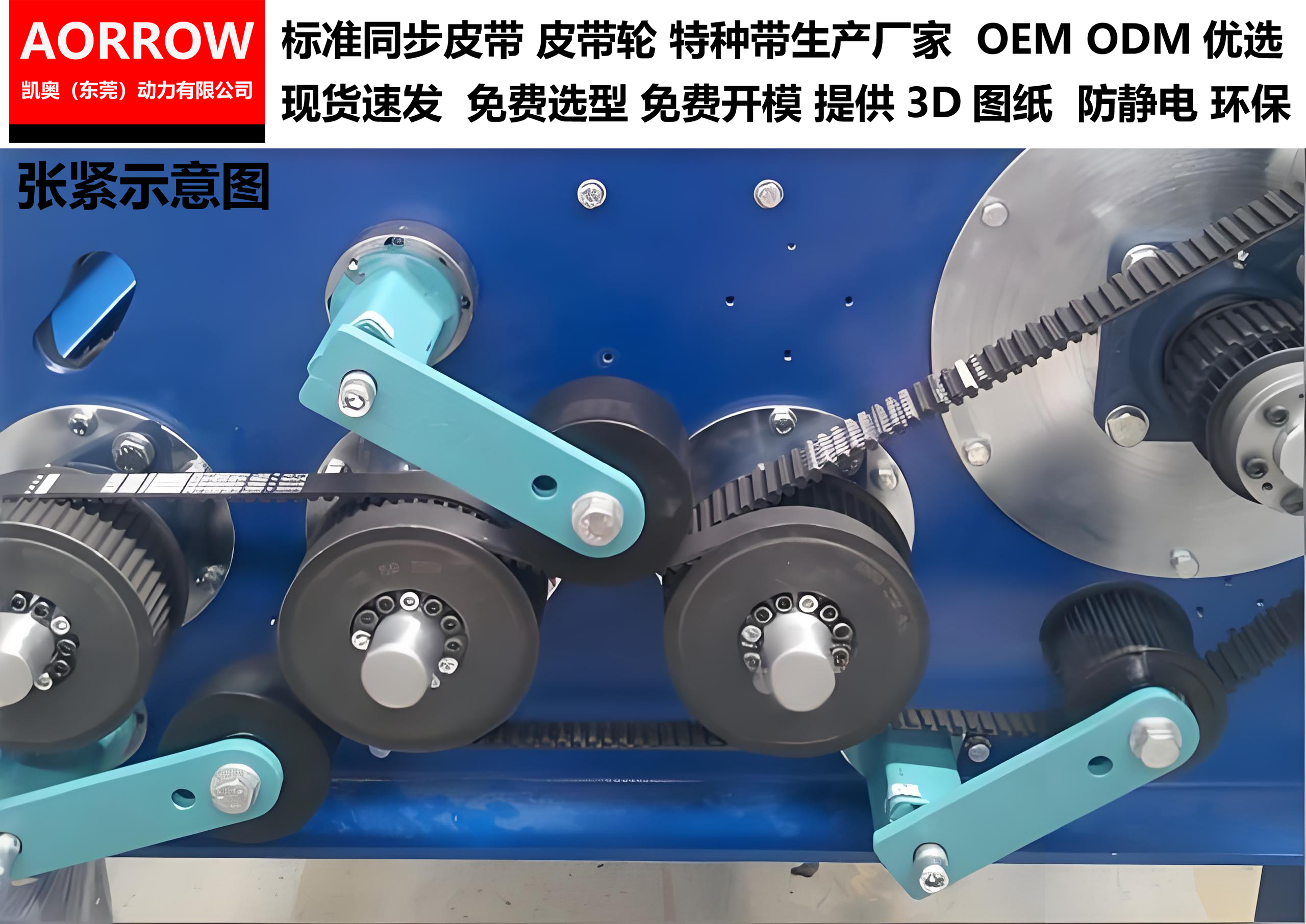

二、 备选方案：张紧轮（惰轮）张紧（当中心距不可调时）

当设备结构决定了中心距固定时，必须在传动路径中增加张紧轮。

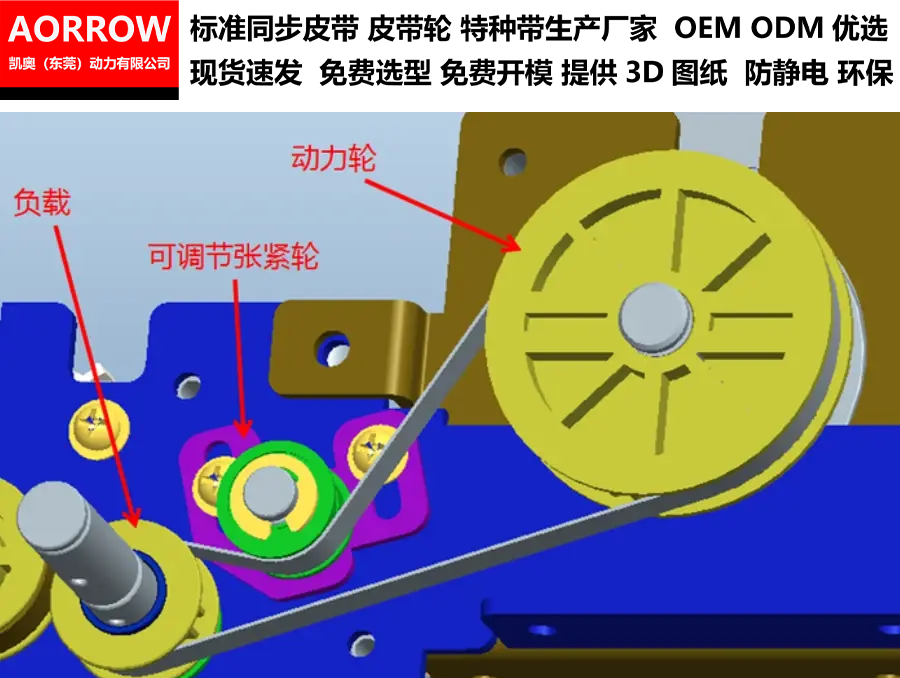

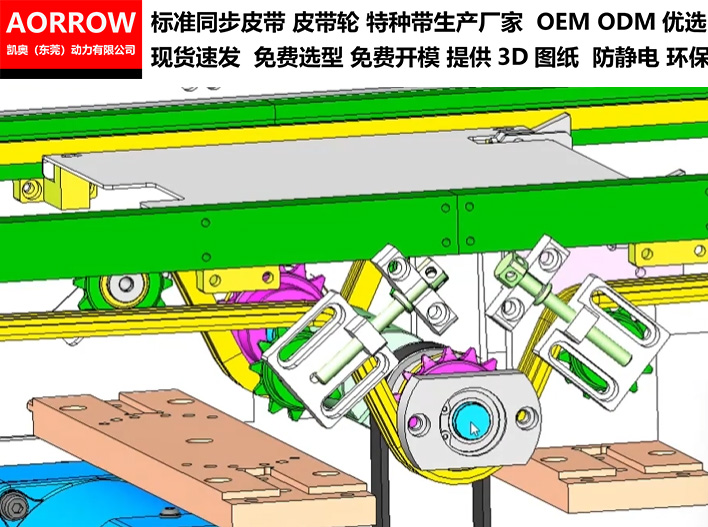

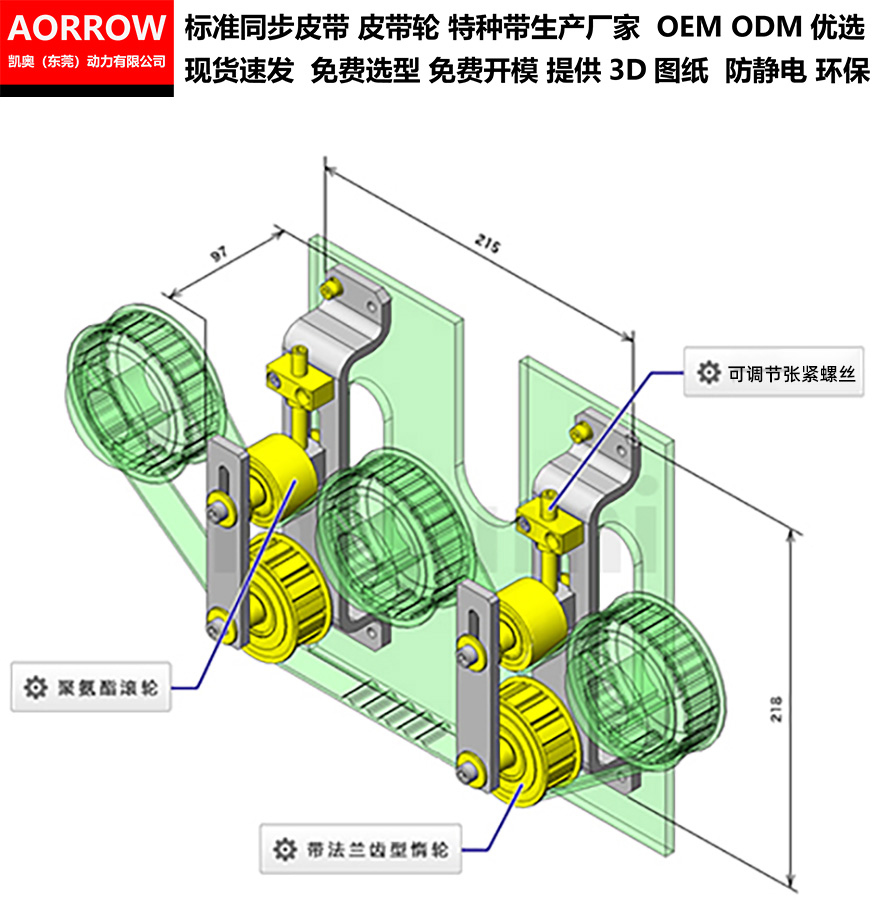

1. 手动刚性张紧轮

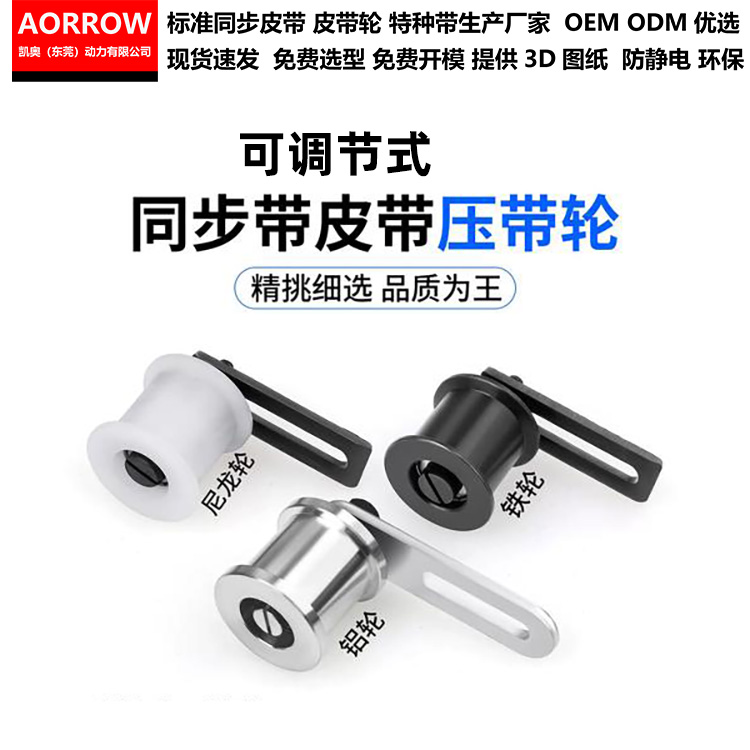

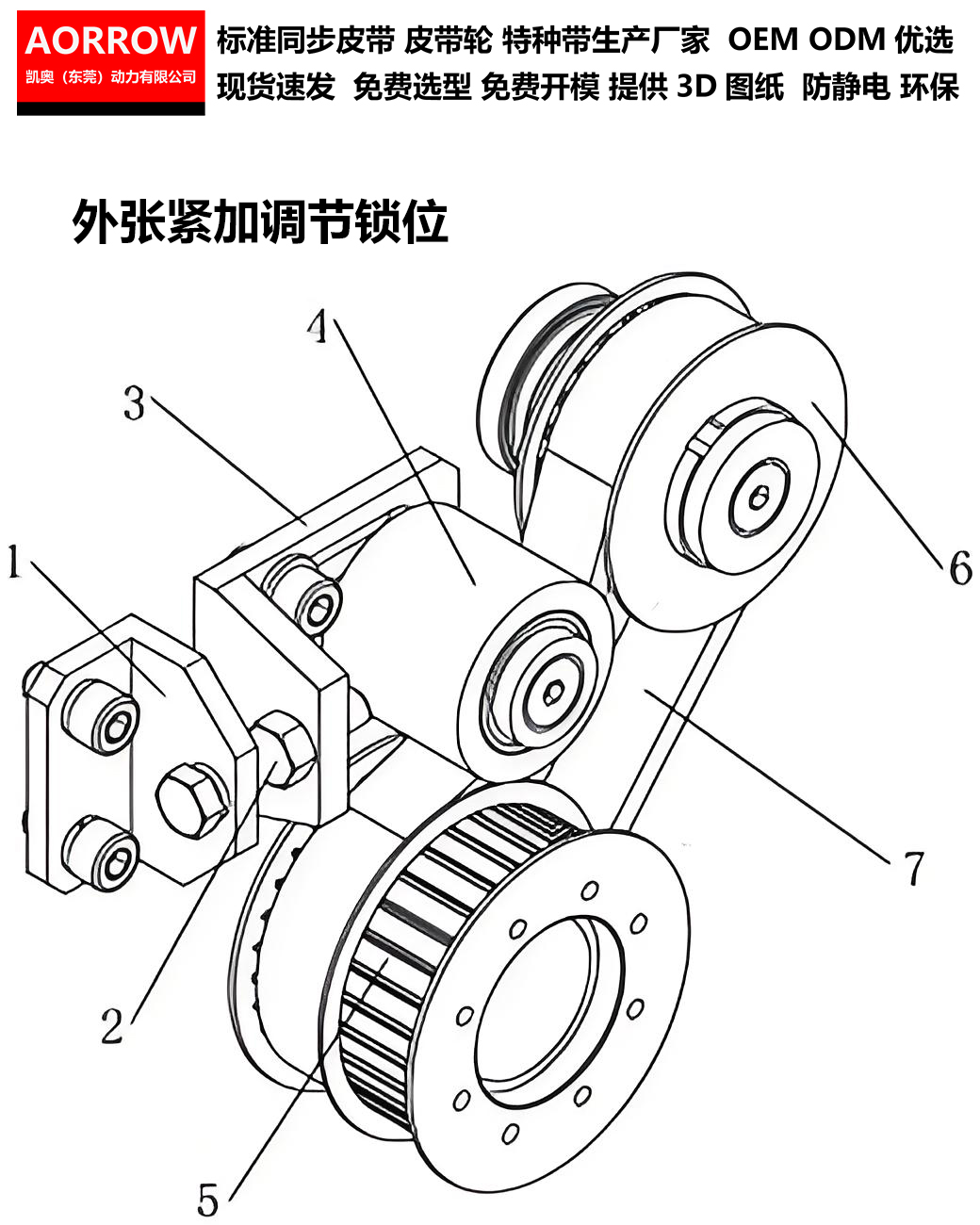

• 原理： 张紧轮安装在带滑槽或摆臂的支架上，手动调整到位后锁死。

• 优点： 结构相对紧凑，适用于空间受限、多轴联动或中心距确实无法调整的场合。

• 缺点： 无法自动补偿带的伸长，仍需定期人工检查并调整，否则张力会逐渐衰减。

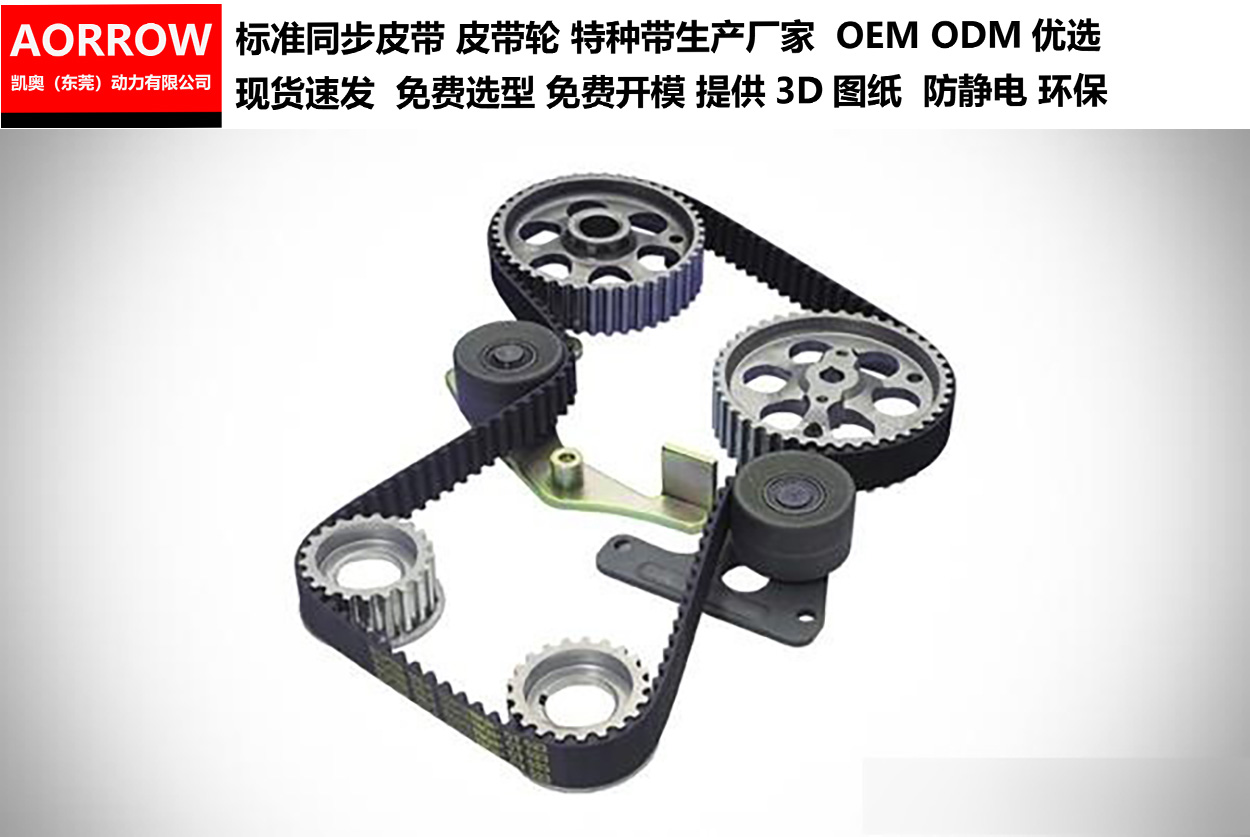

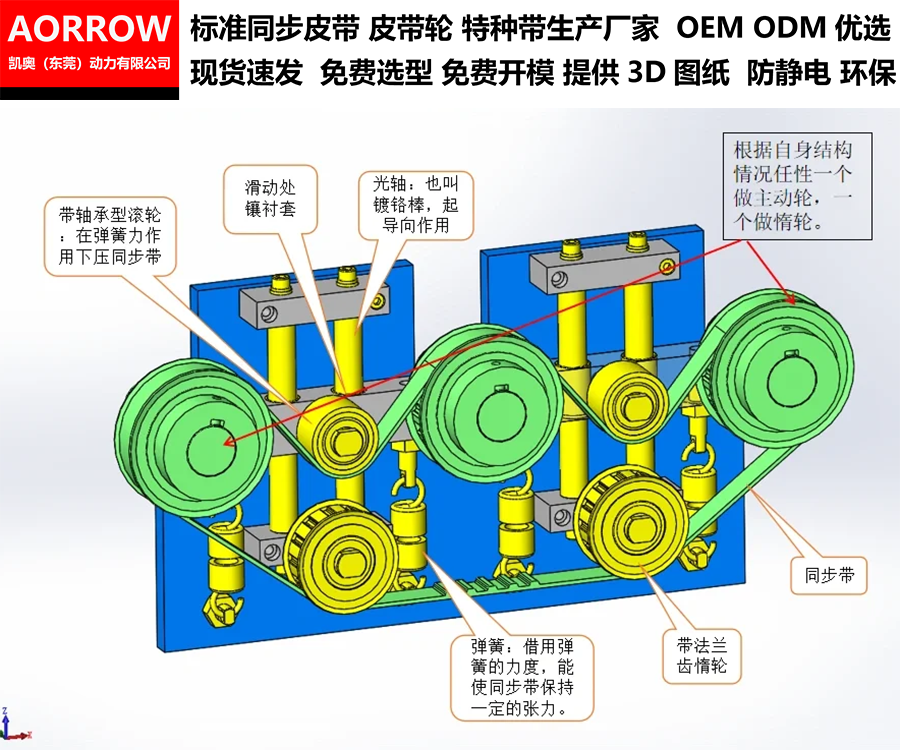

2. 自动张紧轮（弹簧/扭簧/重锤）

• 原理： 张紧轮安装在可绕支点转动的摆臂上，由弹簧提供持续的压紧力，自动补偿带的伸长和热胀冷缩。

• 优点：维持近似恒定的张力，大幅减少维护需求，特别适合7x24小时连续运行、环境温度变化大的设备。

• 缺点： 成本较高，结构稍复杂；弹簧存在疲劳寿命，需定期检查；对安装平行度要求极高。

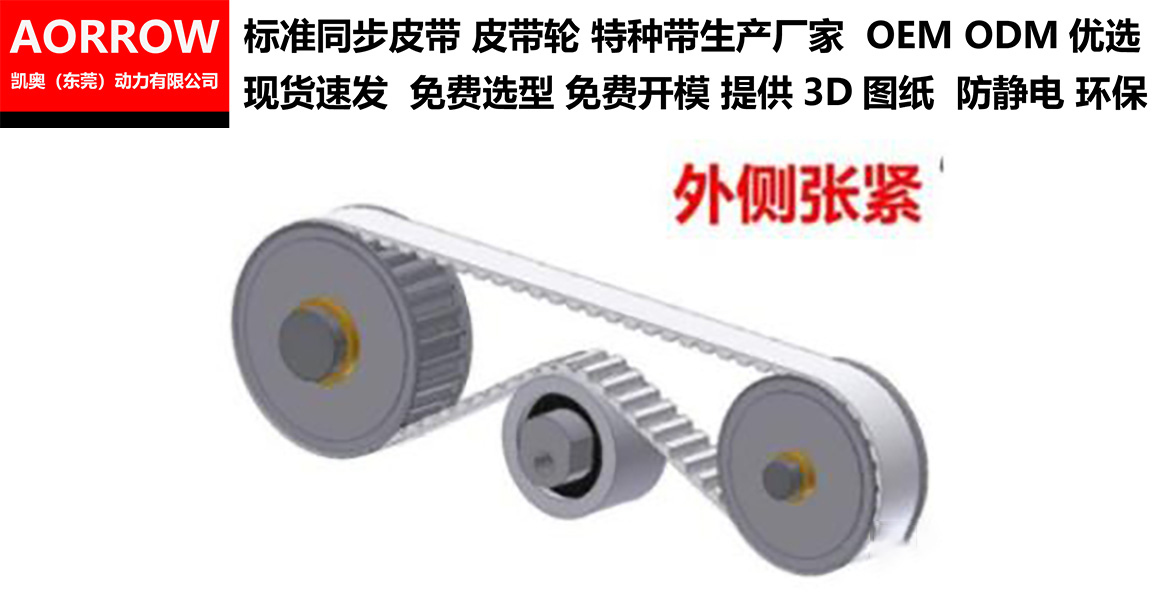

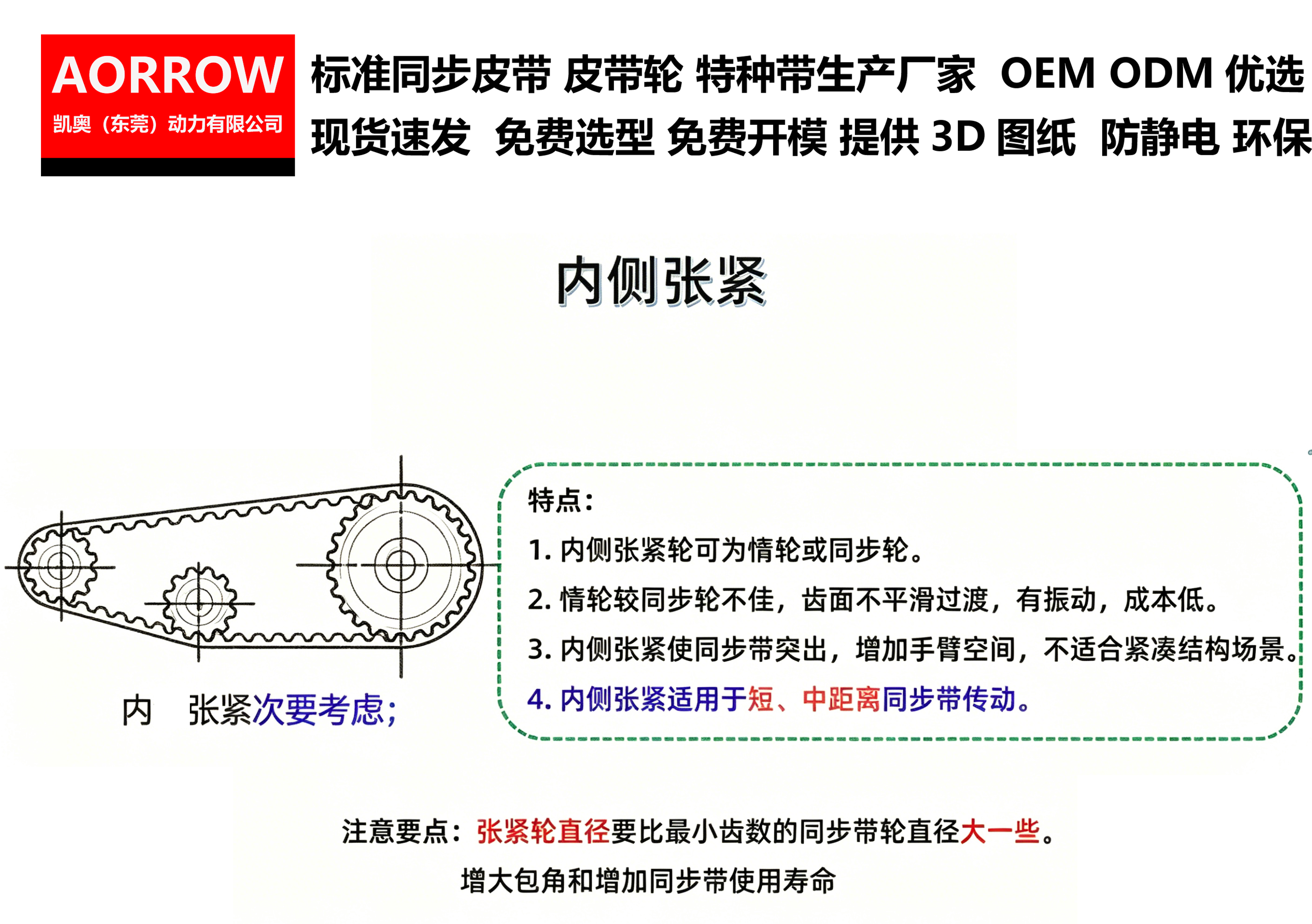

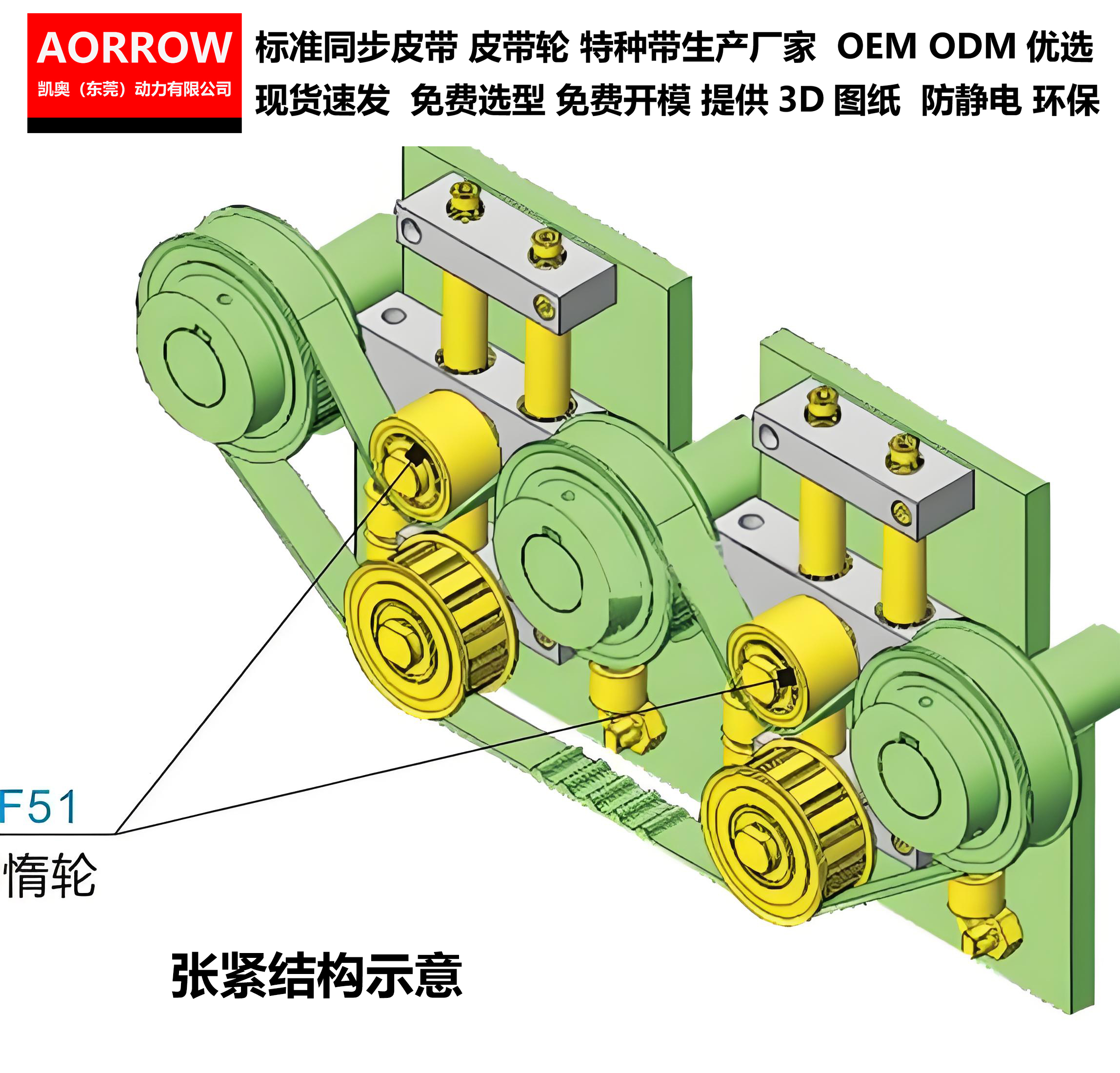

三、 张紧轮布置的“四项铁律”（违反即失效）

若使用张紧轮，必须严格遵守以下准则，否则将引发跑偏、异常磨损和跳齿。

1. 位置：必须在松边。 即从动轮背离主动轮的一侧。压在紧边会急剧减小小带轮包角，极大增加跳齿风险。

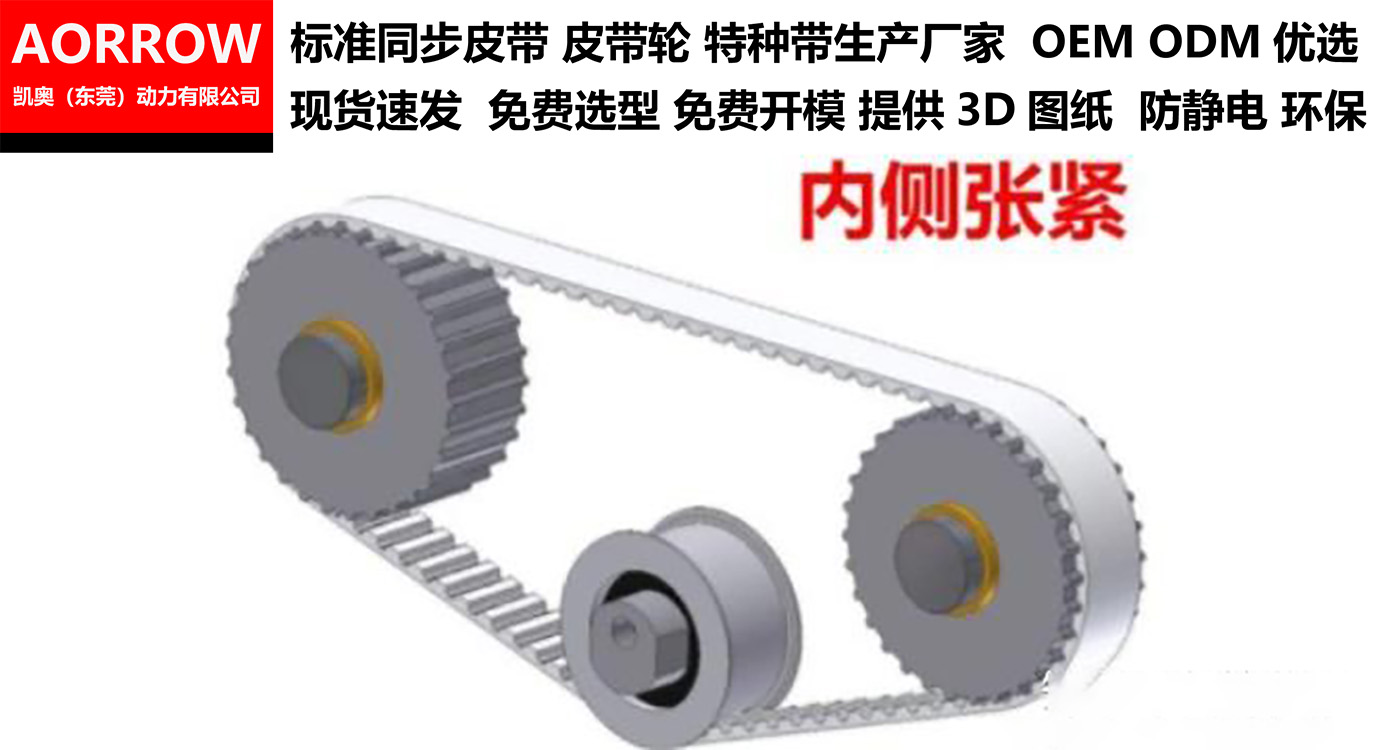

2. 压向：必须压在带背（光滑面）。 除非使用专用的带齿张紧轮且厂家明确允许，否则严禁将惰轮压在齿面上，这会严重破坏齿形。

3. 直径：必须足够大。 张紧轮节圆直径应不小于小带轮直径的1.0-1.2倍。过小的直径会导致同步带弯曲应力剧增，加速疲劳断裂。

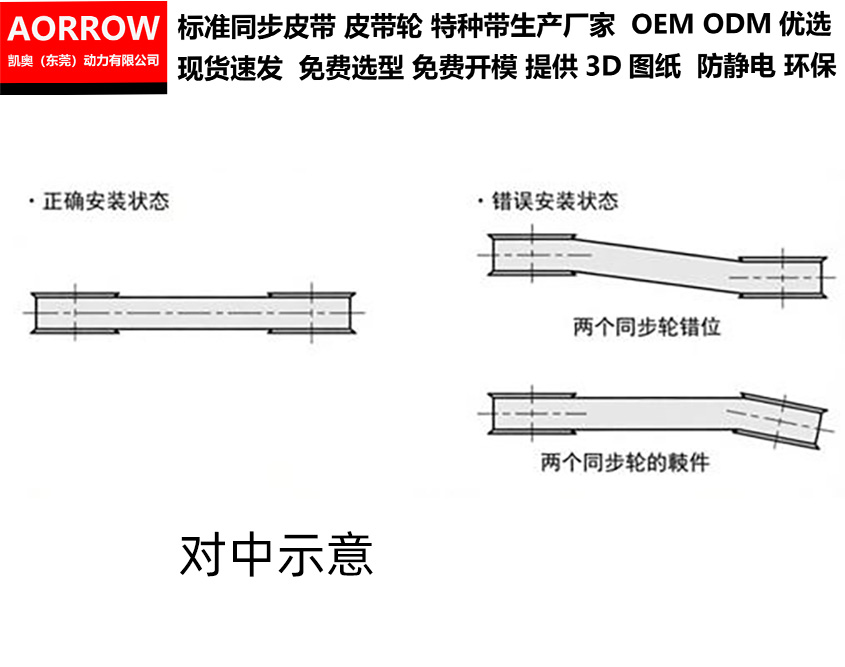

4. 平行度：必须严格保证。 张紧轮的轴线必须与主、从动轮轴线绝对平行，否则会强制带体跑偏，造成单边磨损。

四、 慎用方案：固定中心距预张紧（仅限特定情况）

直接按计算长度定制同步带，装配时依靠弹性强行套入或微调中心距装入，无任何后期调节机构。

• 优点： 结构最简单、外观整洁、成本最低。

• 致命缺点：无法补偿使用中的蠕变伸长。数月后张力可能衰减20%-30%，跳齿风险极高，且无法补救。

• 仅适用于： 负载极轻、行程极短、对维护要求极低的标准化产品，或作为一次性使用的样机原型。对于任何有精度要求或需要可靠性的非标设备，均不推荐。

五、 设计选型决策路径

面对一个新设计，请遵循以下逻辑进行决策：

第一步：评估中心距是否可调？

• 是，且空间允许 → 首选“调节中心距张紧”。 这是最可靠、对带寿命最友好的方案。

• 否，中心距固定 → 进入第二步。

第二步：评估设备运行与维护需求？

• 需要长期连续运行或环境温度变化大 → 选择“自动张紧轮”。 利用弹簧自动补偿，减少维护。

• 空间极度受限，或为间歇运行、可接受定期维护 → 选择“手动刚性张紧轮”。

• 无论选择哪种张紧轮，都必须严格遵守前述“四项铁律”。

第三步：在任何情况下，都应避免使用“固定中心距预张紧”，除非是极低要求的特定场合。

第四步：铭记黄金法则 —— 新带运行24-48小时后必须复紧！

六、 总结：将张紧设计，视为传动可靠性的基石

同步带的张紧不是事后补救的“调整”，而是必须在机械设计阶段就深思熟虑的“系统”。正确的张紧方案，是平衡结构可行性、维护便利性、传动精度和长期可靠性的结果。

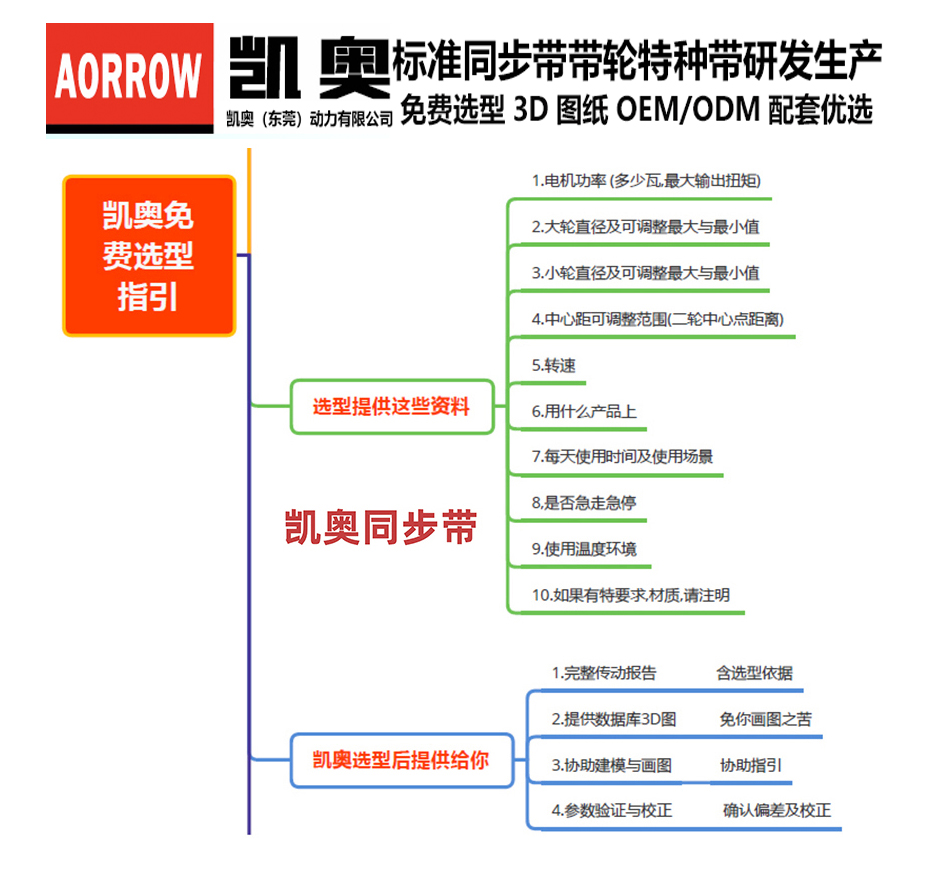

对于深圳、东莞、苏州等地追求设计一次成功的工程师而言，在图纸上就明确标注张紧方式、调节范围及张紧轮位置（若使用），并与供应链伙伴进行早期沟通，能有效避免后续制造与调试的麻烦。例如，在与像乐天使fun88官网AORROW这样的供应商协作时，提供清晰的设计意图，他们不仅能供应高质量的同步带，其工程团队还能在张紧机构设计、带长计算等方面提供有价值的建议，甚至提供配套带轮的3D模型，帮助您提前验证装配可行性。

当您为新项目选择张紧方案时，请记住这个简单的原则：空间允许，优先调中心距；中心距固定，谨慎选张紧轮；非必要，绝不采用固定中心距。 这将是您设备传动系统稳定运行的第一道保险。
