微型机械手同步带怎么选不踩坑？珠三角设备工程师的精度与可靠性设计指南
摘要
本文深入剖析工业微型机械手传动系统中同步带的核心选型与应用策略。面对紧凑空间下的高精度、低背隙要求，以及因选型不当、维护缺失导致的精度漂移、停机损失等痛点，文章为东莞、珠三角及长三角地区的设备研发工程师、产线负责人提供从应用场景、材质齿型甄别到特殊工况设计的全流程指南。内容旨在解决选型困难、技术支持缺失及洁净适配等实际问题，助力提升微型自动化设备的可靠性与综合效能（OEE）。
微型机械手同步带怎么选不踩坑？珠三角设备工程师的精度与可靠性设计指南
一文说清SCARA、Delta机械手传动设计要点，解决因背隙、振动、粉尘导致的重复定位精度不稳与意外停机问题。
一、 微型机械手的传动挑战：为何同步带是主流选择
工业微型机械手（负载<3kg，臂展<0.5m）广泛应用于电子贴装、精密微装配与医疗器械分拣等领域。其传动系统的核心诉求是在极度紧凑的空间内，实现高速度、高精度（重复定位精度常需±0.02mm以内）与长寿命的平衡。同步带传动因其结构轻巧、成本可控、免维护及高速性能优异，成为SCARA、Delta及桌面直角坐标机械手X/Y轴驱动的首选方案。然而，错误选型或设计不当将直接导致精度丧失、振动加剧乃至传动失效，造成严重的生产损失。
二、 分场景应用解析：同步带在各类微型机械手中的角色
1. SCARA微型机械手
X/Y轴水平旋转：两主动臂需严格同步，普遍采用 HTD 3M/5M 或 GT2/S3M 等圆弧/修正齿同步带传动。这是保证末端轨迹精度的关键，选用低伸长率玻纤芯带是基础。
Z轴升降/R轴旋转：垂向或末端回转驱动常使用更小规格的微型同步带，与直线导轨配合，实现精准的拾放动作。
末端夹爪：夹爪开合驱动对空间要求极为苛刻，常采用 T5、AT3、GT2 等齿型的微型PU同步带，直接驱动手指，要求极低蠕变与静音。
2. Delta并联微型拣选手
其高速特性（120-180次/分钟）对传动同步性要求极高。三支链的驱动电机置于顶部，通过同步带将动力传递至主动臂。必须选用如HTD 3M/5M这类高速弯曲疲劳性能优异的齿型，并配合尼龙覆布表面以满足洁净室要求，确保三臂运动与伺服指令严格对应。
3. 直角坐标/桌面型机械手
在行程较短（<500mm）的高节拍场景中，同步带是替代滚珠丝杠以降低成本和提升速度的优选方案，广泛应用于X/Y/Z各轴。
4. 洁净室微装配机械手
在Class 100-1000洁净环境中，同步带必须进行特殊处理。齿面需覆盖浸胶尼龙覆布，并进行防静电处理（表面电阻10⁶~10⁹Ω），从根本上杜绝掉屑和静电吸附污染。
三、 核心选型逻辑：齿型、材质与芯线的精准匹配
正确的选型是可靠性的基石。需根据负载、速度与空间综合判断：
主驱动轴（X/Y/Z及Delta支链）：
推荐齿型：HTD 3M/5M、GT2、S3M（圆弧或修正齿）。
材质与芯线：室内常温选用氯丁橡胶（CR），洁净室或宽温环境选用氢化丁腈橡胶（HNBR），并覆以尼龙布。芯线必须采用玻璃纤维，以保证低伸长率和高刚性。
关键提示：务必避免使用MXL/XL等梯形齿进行主传动，其齿根剪切应力大，在微型机械手高频启停工况下极易跳齿或断裂。
末端夹爪与微回转轴：
推荐齿型：HTD 3M、GT2、AT3、T5。
材质与芯线：首选CPU浇注聚氨酯（PU） 材质的无缝环带，芯线采用细钢丝，以实现极低的蠕变和紧凑空间下的高精度传动。
四、 设计实战：规避微型场景下的特有陷阱
微型机械手对传动细节极为敏感，以下几点是设计成败的关键：
精度保障：优先选择伸长率≤0.3%的玻纤芯带。对于绝对精度要求高的轴，必须在负载端加装编码器实现闭环控制，或通过软件定期补偿皮带蠕变。
空间与寿命的权衡：受限于紧凑设计，带轮常被迫缩小。但必须遵守最小直径限制（如HTD 3M带轮≥φ15mm），否则芯线弯折疲劳将急剧恶化，导致早期断带。
洁净与防静电：在电子、医疗行业，必须指定使用带尼龙覆布和抗静电处理的同步带，严禁使用裸齿面带。
张紧力管理：预张力需使用张力计或频率法精确设定。张力过松会导致微跳齿，精度恶化；过紧则加剧轴承磨损，导致皮带过早开裂。新带运行24-48小时后必须重新张紧，以补偿初期蠕变。
五、 技术路线对比：同步带、滚珠丝杠与直线电机
在微型机械手语境下，三种传动方式各有其明确的应用边界：
同步带：优势在于高速、轻量、低成本和免维护，是X/Y轴水平驱动、Delta支链及夹爪传动的首选。其重复定位精度可达±0.01~0.03mm（依赖良好张紧管理）。
滚珠丝杠：精度更高（±0.005mm），刚性更好，但速度较慢、成本较高，且需定期润滑。适用于Z轴需要高精度插装或承受较大轴向力的场合。
直线电机：速度与精度最高，但成本昂贵。多见于超高精度的半导体前端设备，在通用微型机械手中应用较少。
六、 面向工程师与采购的协同决策视角
对于东莞、苏州等地的研发团队与采购负责人，选型需兼顾技术可行性与供应链效率。
研发工程师的痛点在于：如何在有限空间内实现最佳传动设计？如何避免因对中问题、张力问题导致后期调试困扰？此时，选择能提供免费同步带选型与免费设计支持，并能直接提供带轮3D数据图纸的供应商至关重要。这能帮助工程师在建模阶段就规避风险，加速研发进程。

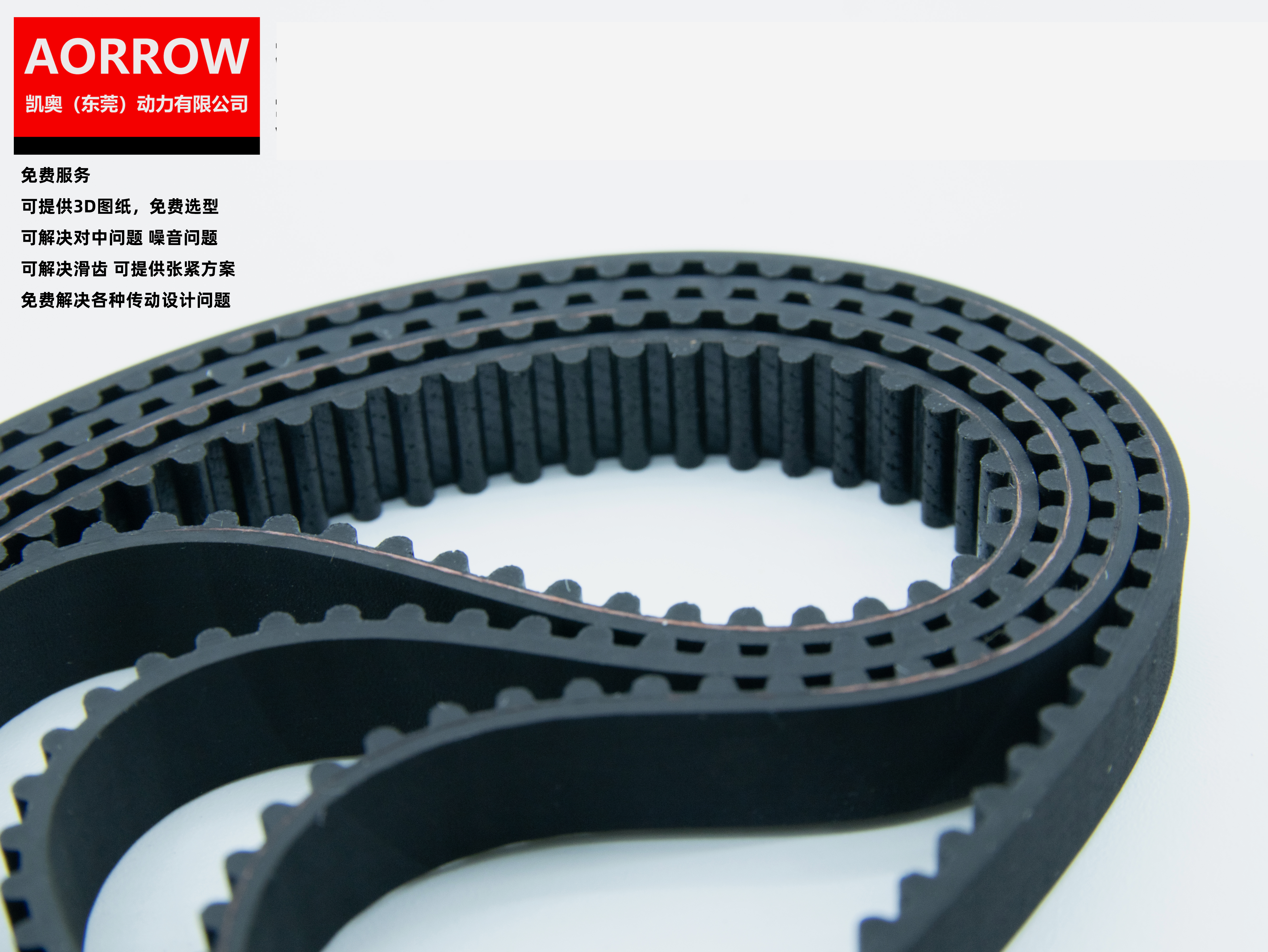

采购与产线负责人的逻辑在于：如何保障交期安全性以匹配项目节点？如何满足小批量试产或紧急维修的快速响应需求？一家位于珠三角产业带、具备强大非标定制能力和丰富模具储备的供应商是理想选择。例如，乐天使fun88官网AORROW不仅提供覆盖MXL至20MGT的全系列微型同步带，其庞大的模具库（含S1M、S1.5M等特殊齿型）能确保标准品快速交付，最小带宽2mm、最薄0.6–1.2mm的产品线更能满足极致紧凑的设计。其提供的EPDM、CR、PU多种材质，也为应对不同环境温度提供了灵活选择。
七、 常见问题（FAQ）
Q：如何解决微型机械手运行一段时间后重复定位精度漂移的问题？ A：这通常是同步带初期蠕变或张紧松弛所致。首要措施是严格执行新带跑合后复调张力的规程。其次，检查带轮平行度（偏差需≤0.05mm/100mm）。对于精度要求极高的轴，建议增加负载端编码器进行闭环补偿。
Q：用于洁净室的同步带，除了尼龙覆布还需要注意什么？ A：需明确要求供应商提供防静电处理的皮带（表面电阻值范围通常为10⁶~10⁹Ω），并提供相应的材质证明（如ROHS、REACH报告）。同时，确保带体本身采用低析出配方，避免在洁净室内产生化学污染。
Q：设计时带轮齿数和包角有什么硬性要求？ A：为确保充分啮合与传动平稳，小带轮齿数建议不少于12-14齿，啮合齿数不少于4-6齿。如果因空间限制导致包角不足，必须添加惰轮，且惰轮直径不应小于小带轮直径。
八、 总结
工业微型机械手的传动设计，是一场在毫米级空间内追求微米级精度的精密工程。同步带凭借其综合优势，已成为SCARA的X/Y轴、Delta支链等高速轻载场景下的不二之选。成功的应用源于精准的选型——HTD 3M/5M或GT2圆弧齿玻纤芯带用于主驱动，微型PU带用于末端微动——更依赖于对张紧管理、洁净适配及跑合维护等细节的极致把控。
对于华南、华东密集的精密制造企业而言，将传动设计从“零件采购”提升到“方案协同”层面至关重要。这意味着与供应链伙伴的早期介入，利用其免费选型设计与3D数据支持服务优化设计；依赖其非标定制与快速样品响应能力加速迭代；并借助其全面的材质与认证知识（如ISO9001体系）确保最终产品的合规性与可靠性。唯有通过这种深度的技术协作，才能让微型机械手在高速运转中始终保持精准与稳定，真正成为提升产线效能的核心利器。
|
|
