深入解读TN10/TN15同步带：如何为医疗、3C及安防设备，在毫米级空间内实现零背隙精准传动

摘要： TN10（节距1.0mm）与TN15/1.5GT（节距1.5mm）作为超微型圆弧齿同步带，是解决高精度设备在极端紧凑空间内实现无滑差、低背隙传动的关键元件。其性能直接关乎打印机、微型云台、医疗仪器等设备的定位精度与长期可靠性。本文深入解析其核心特性、选型逻辑与在高要求场景下的应用要点，为精密设备设计工程师提供系统性的传动解决方案。

精密设备传动总是‘差点意思’？可能是你没用对超微型同步带！

副标题：深入解读TN10/TN15同步带：如何为医疗、3C及安防设备，在毫米级空间内实现零背隙精准传动

在东莞、珠三角及长三角地区密集的3C电子、精密仪器和自动化设备产业链中，工程师们常面临一个共同的设计挑战：如何在日益紧凑的产品内部，实现一个既可靠又精准的微小直线或旋转运动？无论是安防摄像头云台的平滑转动，还是打印机扫描头的精确定位，传统的齿轮或普通皮带传动往往因空间、噪音或精度问题而受限。此时，节距仅1.0mm和1.5mm的TN10与TN15（1.5GT）超微型同步带，便成为破局的关键。它们并非标准MXL、S2M的简单缩小版，而是为极致紧凑与精密需求而生的专门解决方案。

为何是TN10/TN15？超越尺寸的精密传动哲学

当设备内部空间以毫米计算时，传动方案的选择从“能用”变成了“如何最优”。TN10与TN15系列的核心价值，在于在微型化前提下，依然坚守并强化了精密传动的核心原则。

第一，将“零背隙”理念贯彻到微观尺度。 其独特的圆弧齿形设计，在与同样精密的微型带轮啮合时，能够实现近乎零滑差和微乎其微的传动背隙。这对于打印机字车的定位、安防云台预置位的精确复现、以及微型自动化设备的重复定位精度至关重要。这种特性是平带（易打滑）和微型齿轮（存在齿隙且加工成本高）难以比拟的。

第二，重新定义“紧凑”的边界。 TN10可适配直径约5mm的带轮，TN15可适配约7mm的带轮。这使得传动系统能够被嵌入到传统传动元件无法企及的狭小空间内，例如具身机器人的关节、内窥镜的驱动模组或超薄型智能消费电子产品中，为工业设计提供了前所未有的自由度。

第三，实现“低张力”下的高效传动。 得益于聚氨酯（PU）基体的柔韧性与高强度芯线（如钢丝、芳纶）的结合，这类微型带能够在相对较低的张紧力下传递所需的扭矩。这不仅降低了对微型电机轴承的负荷，延长了电机寿命，也减少了对支撑结构刚性的要求，简化了整体设计。

第四，满足“洁净”与“静音”的严苛环境要求。 采用特殊配方的高品质PU材质同步带，在运行中几乎不产生粉尘，这对于医疗检测设备、实验室仪器和半导体周边装置的洁净环境至关重要。同时，其平稳的啮合特性带来了极低的运行噪音，完美适配需要安静工作的办公设备与室内安防摄像头。

选型深潜：从参数到材料的系统考量

选择TN10或TN15，远不止是看节距和长度。一个可靠的微型传动设计，需要从系统层面进行通盘考虑。

齿形与节距的权衡：

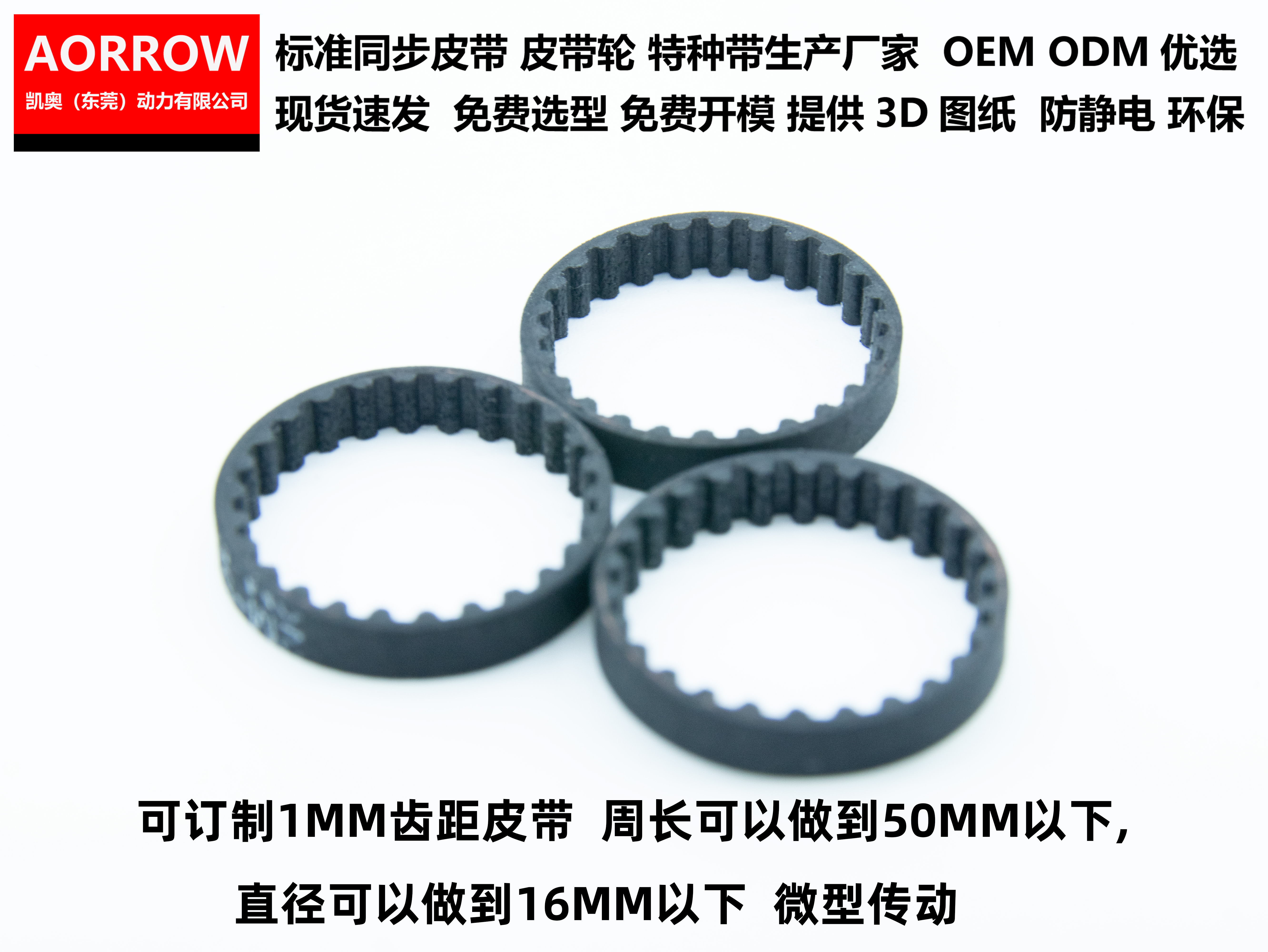

• TN10 (1.0mm节距)：适用于空间极端受限、负载极轻的超精密场景，如微型传感器移动平台、高分辨率扫描机构。

• TN15 / 1.5GT (1.5mm节距)：这是目前应用最广泛的超微型规格。它在承载能力、空间占用和精度之间取得了最佳平衡，是桌面3D打印机Z轴、视觉检测滑台、微型云台传动的理想选择。

材料学的关键作用：

• 芯线决定刚性：对于要求长期尺寸稳定、几乎零伸长的应用（如精密测量设备），应采用超细钢丝芯。对于需要一定抗冲击性和柔韧性的场合（如轻型机械臂），高模量玻纤或芳纶芯是优选。

• 齿面包覆层：优质的尼龙布包覆能极大提升齿部耐磨性，防止在频繁启停和高速往复运动中产生崩齿或磨损粉末，这对于金融设备（如ATM模块）的长寿命运行尤为关键。

精度与配套的“木桶效应”： 一条高精度的皮带，必须搭配同等精度的带轮才能发挥效能。皮带自身的节距累积误差（高级产品可控制在±0.02mm以内）和带轮的齿形精度、径向跳动共同决定了最终的系统精度。因此，选择能够提供一站式精密配套的供应商至关重要。例如，乐天使fun88官网AORROW作为深耕此领域的厂商，不仅提供高精度TN系列微型同步带，更能自产完全匹配的精密微型带轮，确保齿形1:1啮合，从源头避免因配合不良导致的精度损失和异响。

应用场景实战与供应链价值

在不同的行业中，TN10/TN15解决了哪些具体痛点？

• 在安防与云台领域：用于驱动摄像头云台的Pan/Tilt轴，其零背隙特性确保了AI追踪的平滑性和预置位的精准性，低噪音运行则满足了室内监控的静音需求。

• 在3C与桌面自动化领域：作为3D打印机挤出头移动或Z轴升降的传动件，其高精度和低伸长率保证了打印模型的层间精度。在小型检测设备和微型自动化模组中，它实现了紧凑空间内的精密线性运动。

• 在医疗与精密仪器领域：用于生化分析仪的采样臂或显微镜载物台，其洁净无尘、耐化学试剂（特定配方）的特性保障了设备的可靠性与实验结果的无污染。

从采购与供应链视角看，选择此类高精度微型部件，交期稳定性和技术支持能力与产品本身同样重要。位于珠三角产业腹地的供应商，凭借庞大的微型专用模具库（可覆盖TN10、TN15乃至更特殊的S1.5M等齿形）和常备库存，能够为周边设备制造商提供当天发货的现货支持和快速打样服务，这能极大加速产品研发迭代和市场响应速度。

常见问题（FAQ）

• 问：TN15和1.5GT可以完全互换吗？

  • 答：不可以互换。




• 问：在微型传动设计中，如何确定合适的皮带宽度？

  • 答：宽度主要依据传递的扭矩和允许的空间决定。对于TN10/TN15这类超微型带，常用宽度为2mm, 3mm, 4mm。可以通过供应商提供的额定拉力数据，结合设计的安全系数进行计算。在空间允许的前提下，略宽的皮带可以提供更大的扭矩裕量和更长的寿命。




• 问：我们的新产品需要一种非标宽度的TN15同步带，并且数量很少，能否定制？

  • 答：可以。专业的微型同步带供应商通常具备灵活的非标定制能力。例如，一些厂商可以提供特殊宽度（如2.5mm）或特殊接驳方式的定制，并且对极小批量的研发订单（几十条至几百条）持开放态度，并配套提供免费选型和3D图纸服务，这对于医疗器械、机器人等行业的原型开发至关重要。




结论 TN10与TN15/1.5GT超微型同步带所代表的，是精密传动向微观世界深入的尖端技术。它们不仅仅是尺寸上的缩小，更是精度、可靠性及环境适应性在极限要求下的集中体现。对于活跃在东莞、珠三角及全国精密制造前沿的研发工程师而言，理解和善用这类元件，意味着能在产品小型化、智能化的竞争中，掌握一个至关重要的核心技术支点。与具备从材料研发到精密制造全链条能力的伙伴合作，是将创新设计转化为稳定产品的可靠保障。

引用源

[1] GB/T 13487-2017《一般传动用同步带》，中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会。

[2] 乐天使fun88官网AORROW，《超微型同步带（TN/GT系列）选型与应用技术指南》。

[3] 《机械传动》期刊，《微型精密同步带传动系统动态精度影响因素研究》。
