副标题：从干涉、爬齿到受力与工艺，详解齿形角“甜点区”背后的工程智慧。

在东莞以及广东与华南地区及全中国与全球各地的同步带传动设计中，细心的工程师会发现，主流同步带轮的齿形角大多落在20°至30° 的范围内，尤其是20°~25° 更为常见。这并非偶然，而是工程实践中对啮合性能、受力状况、寿命和工艺成本进行综合权衡后得出的“甜点区”。本文将深入剖析这一范围背后的四大核心原因，并通过具体实例说明不同齿形角带来的实际影响。

核心原因：四大因素的平衡点

同步带轮齿形角的选择，是在多个相互制约的因素中寻找最佳平衡：

1. 避免啮合干涉与防止爬齿跳齿的平衡

• 齿形角过小（如<20°）：齿槽形状过于“陡峭”或“狭窄”。当同步带齿进入齿槽时，齿顶极易与齿槽侧壁发生干涉和刮擦，导致带齿工作面异常磨损、材料刮伤，甚至在重载下发生齿顶剪切断裂。

• 齿形角过大（如>30°）：齿槽过于“平缓”或“开阔”。虽然啮入顺畅，但带齿与轮齿啮合时，法向力会产生一个较大的径向分力。这个力试图将带齿从齿槽中“顶”出去，显著增加了**“爬齿”或“跳齿”** 的风险，尤其在负载波动或启动停止时。

• 平衡点（20°~30°）：在这个范围内，带齿能够平滑地滑入齿槽，干涉量最小；同时，径向分力被控制在合理水平，爬齿风险大大降低。

2. 优化受力分布与延长寿命的平衡

• 齿形角过小：接触面积可能不足，导致接触应力集中，加速齿面磨损（点蚀）。

• 齿形角过大：过大的径向分力不仅威胁啮合稳定性，还会增加轴承的径向载荷，影响轴承寿命。

• 平衡点（20°~30°）：在此区间内，能够获得相对优化的接触面积，使载荷分布更均匀，同时将有害的径向力控制在可接受范围内，从而同步提升带齿和轴承的使用寿命。

3. 与同步带齿形的匹配 同步带本身的齿形角也设计在相近的范围。根据日本学者小山富夫等人的试验研究，当带轮齿形角在20°~30° 时，与标准同步带齿的干涉量最小，啮合最为顺畅。因此，工程上常将20°~25° 作为优选范围，并严格控制制造公差（如±1.5°），以确保最佳的配合效果。

4. 兼顾加工工艺性与制造成本

• 齿形角过小：对加工精度和安装对中性要求极高。微小的角度误差或对中偏差就会被放大，极易导致啮合不良，提高了制造和装配成本。

• 齿形角过大：虽然加工容易，但会牺牲传动性能，得不偿失。

• 平衡点（20°~30°）：该范围在保证优异传动性能的前提下，对加工误差有一定的容忍度，是性能与成本之间的最佳折衷。

实例解析：同一应用，不同齿形角的结果

假设为一台中型包装机的送料轴设计同步带传动，中心距约200mm，传递功率适中，转速中等。

• 方案A：齿形角15°（过小）

  • 现象：设备运行时有持续的“嘶嘶”刮擦声。拆检发现，同步带齿顶都有明显的刮伤亮痕，带轮齿槽侧壁也有对应磨损。

  • 后果：传动不平稳，噪音大，同步带和带轮都过早磨损，需要频繁更换。




• 方案B：齿形角22°（适中，常见于HTD等圆弧齿）

  • 现象：运行平稳安静。拆检可见带齿工作面磨损均匀，呈现正常的光滑状态。

  • 后果：传动可靠，噪音低，皮带和带轮寿命达到设计预期，维护间隔长。




• 方案C：齿形角35°（过大）

  • 现象：设备在每次启动或负载突然增加时，偶尔会发出“咔哒”的跳齿声。长期运行后，带齿侧面出现单边磨损。

  • 后果：存在跳齿风险，定位精度受影响，不适合需要精确同步或频繁启停的场合。




核心要点总结

• 20°~30° 是一个经过大量工程实践验证的经验性“安全高效窗口”。

• 其中，20°~25° 是大多数现代同步带（尤其是圆弧齿）采用的优选范围，在啮合顺畅性、传动可靠性和寿命之间取得了最佳平衡。

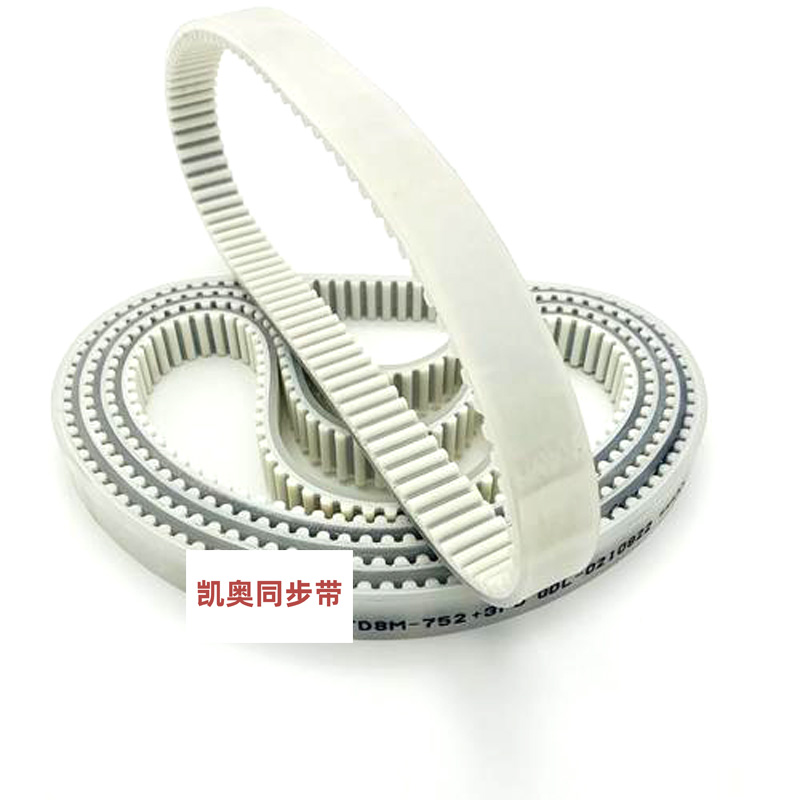

• 在实际工程中，我们无需自行计算或选择齿形角，而是通过选择成熟的齿形标准（如HTD 8M、T10），其齿形角已被优化设定在此范围内。

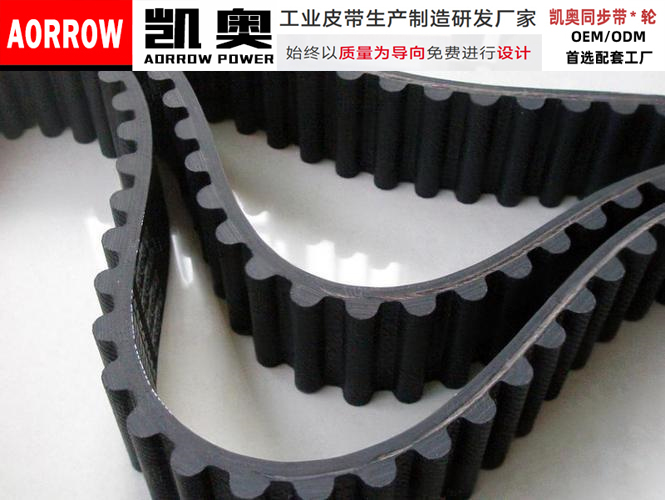

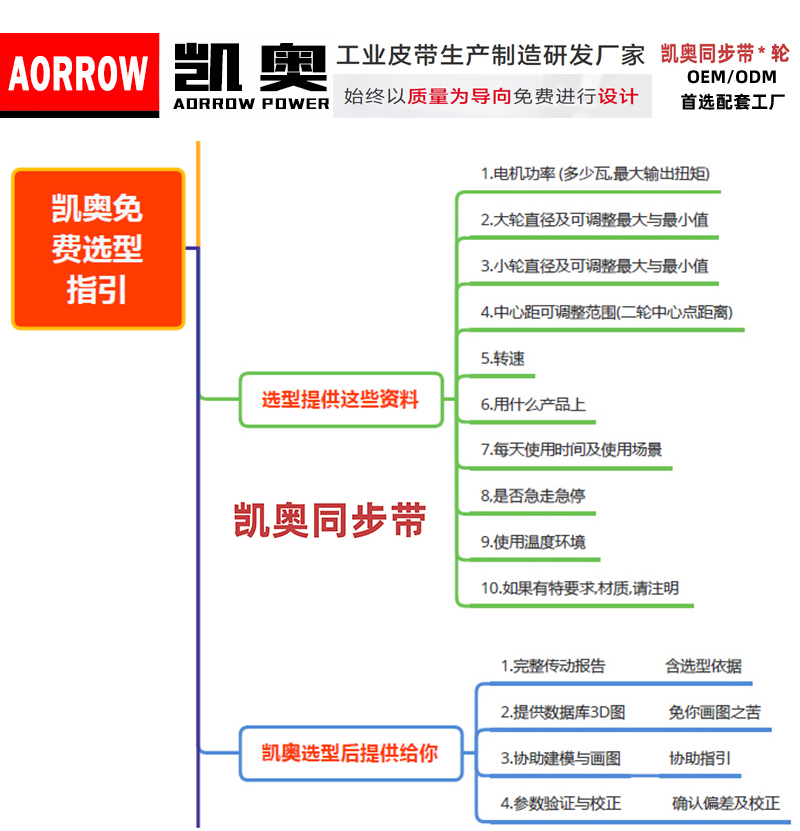

很多人以为同步带及各种传动带、传动件与带轮是“标准件”，随便买就行。实际每一个标准参数的背后，都凝结了无数次的试验与优化。作为扎根东莞的传动产品及方案提供商与生产厂家，我们深谙标准参数背后的工程逻辑。乐天使fun88官网动力工程师提醒：信任并选用成熟的齿形标准，就是站在了巨人的肩膀上。我们提供免费技术咨询，并可协助您根据工况选择最合适的齿形系列。

如果您有关于特定齿形标准性能特点的疑问，或需要对比不同齿形的适用性，欢迎在评论区留言讨论或联系我们。

参考文献

1. 小山富夫等，《歯付きベルト伝動の研究》，日本机械学会论文集。

2. 《机械设计手册》中关于同步带齿形设计的论述。

3. 乐天使fun88官网内部齿形设计与测试数据。
